Single Time Graph

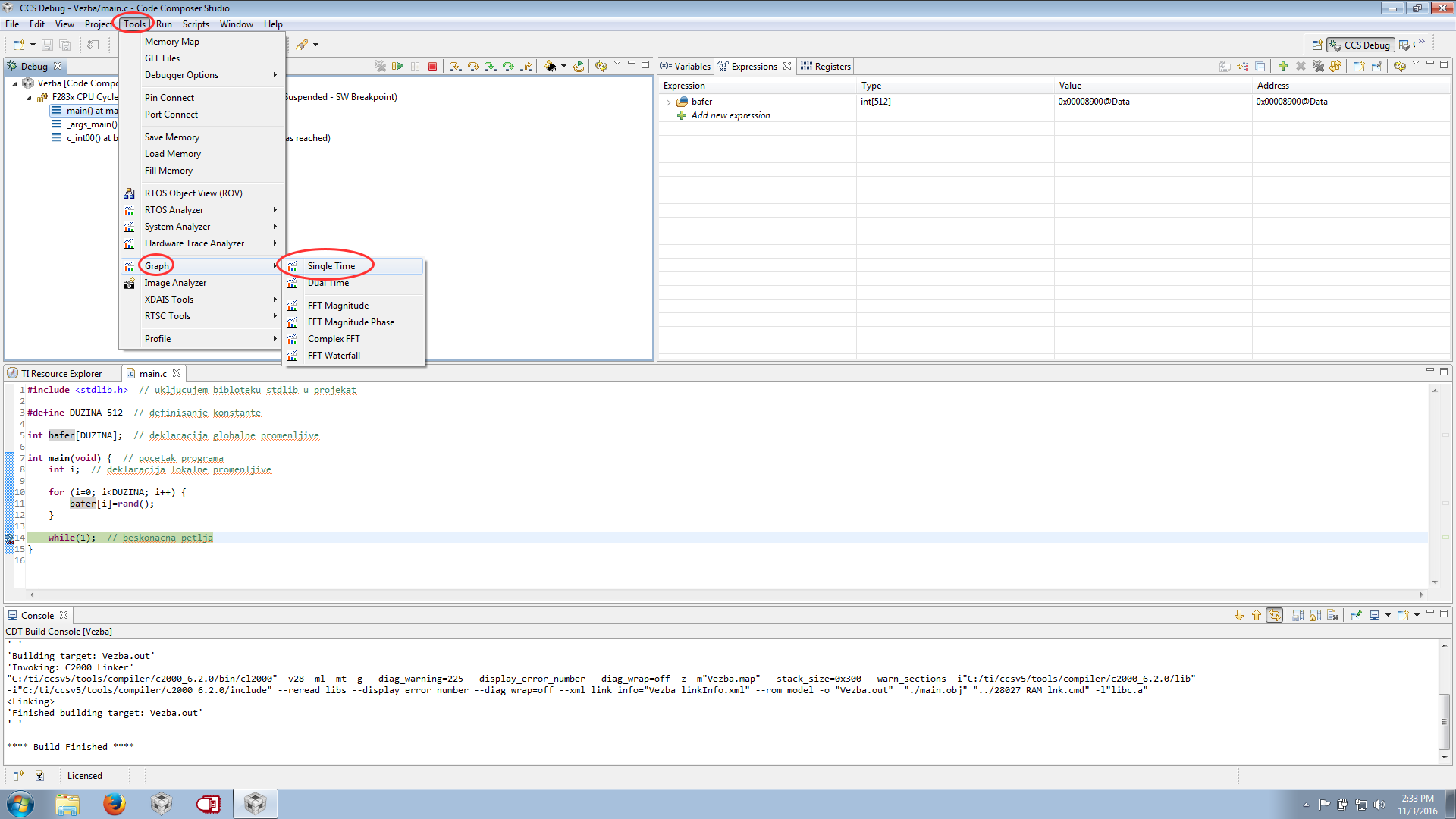

Expressions prozor nam predstavlja vrednosti neke promenljive kao brojčane vrednosti. Pošto ćemo se često baviti nizovima odnosno baferima, nezgodno je da njih posmatramo kroz brojčane vrednosti jednog po jednog člana. Mnogo jednostavniji je grafički prikaz bafera. Da bi grafički prikazali određeni bafer, potrebno je u meniju Tools odabrati podmeni Graph, a zatim opciju Single Time.

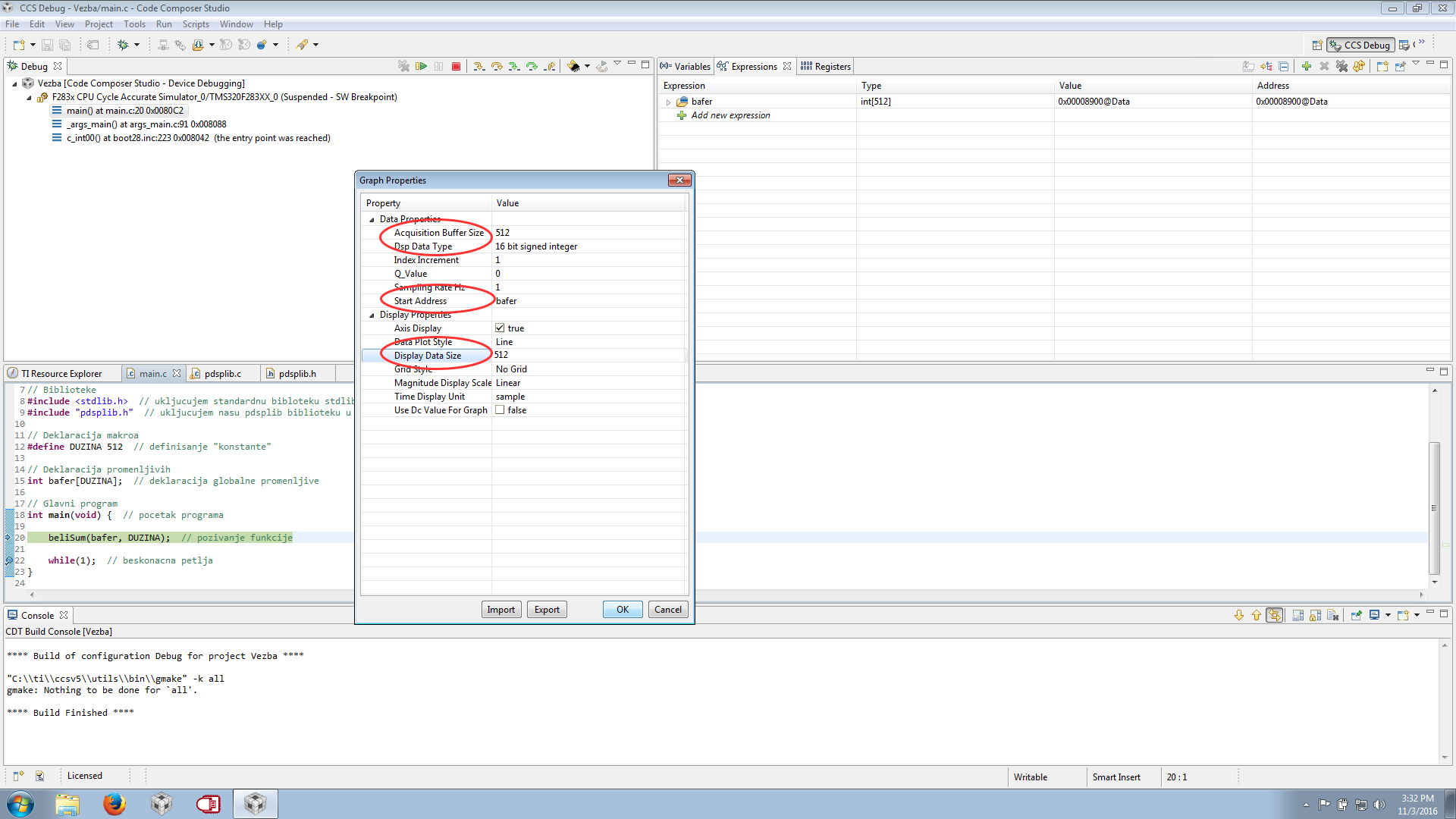

Pri izvoru ove opcije, pojaviće se prozor za podešavanje parametara bafera. Treba, za sada, obratiti pažnju na sledeće vrednosti:

• Acquisition Buffer Size - veličina bafera,
• Dsp Data Type - tip podataka; nama će najčešće biti "16 bit signed integer",
• Start Address - početna adresa bafera; ovo je obično ime bafera i
• Display Data Size - broj odbiraka koji će biti prikazani; obično želimo da vidimo ceo bafer te će ova vrednost najčešće biti jednaka veličini bafera.

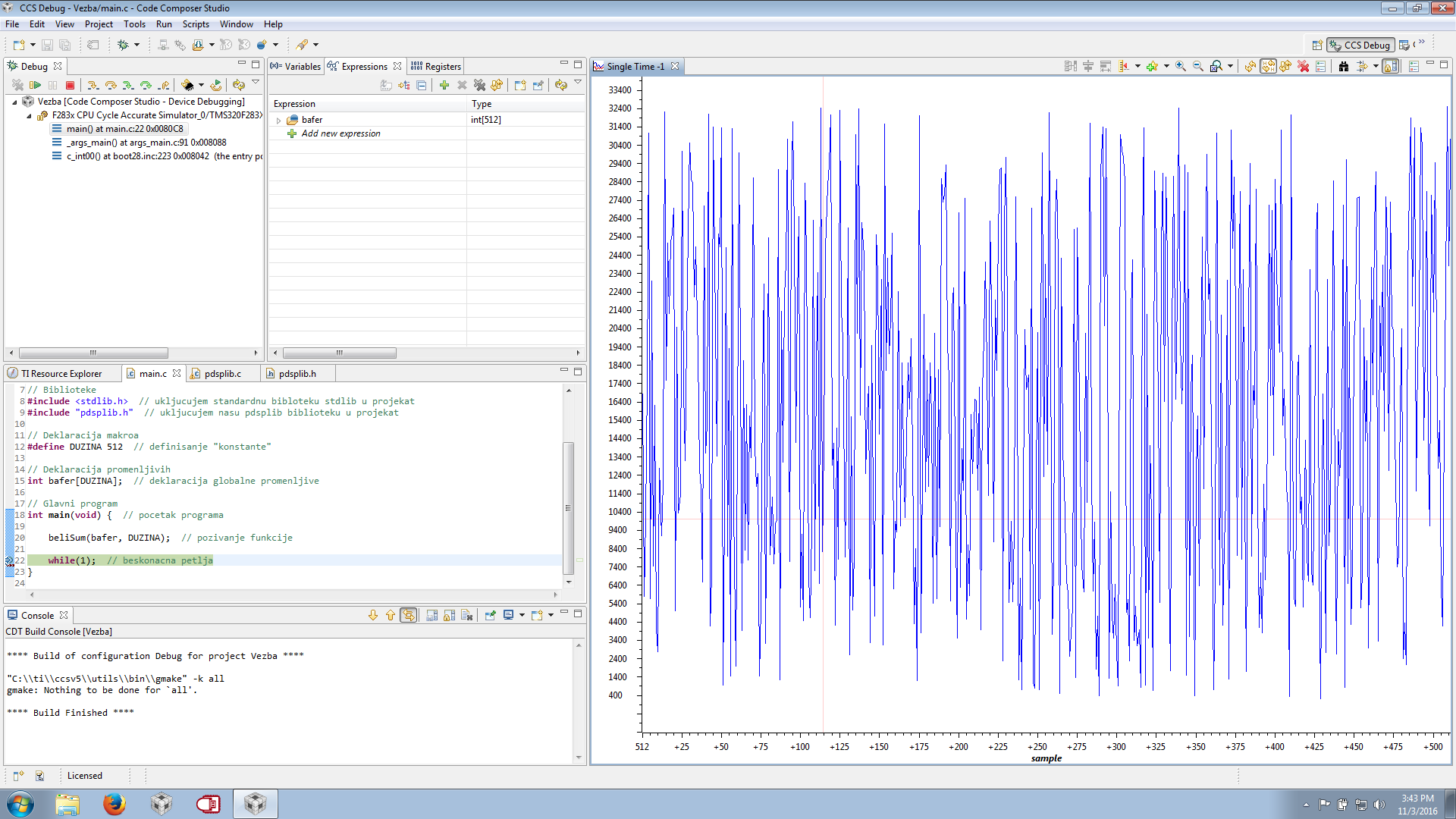

Ako je sve izabrano kako treba, na ekranu će se pojaviti signal. Na slici je prikazan primer signala belog šuma koji treba generisati u zadatku 1.
